滲透探傷檢測 (PT)  PT檢測是無損探傷中的滲透檢測。

滲透劑在毛細(xì)作用下，滲入表面開口缺陷內(nèi)；在d去除工件表面多余的滲透劑后，通過顯象劑的毛細(xì)作用將缺陷內(nèi)的滲透劑吸附到工件表面形成痕跡而顯示缺陷的存在。

主要用于檢查坡口表面、碳弧氣刨清根后或焊縫清楚后的刨槽表面、工卡具鏟除的表面以及不便磁粉探傷部位的表面開孔缺陷。

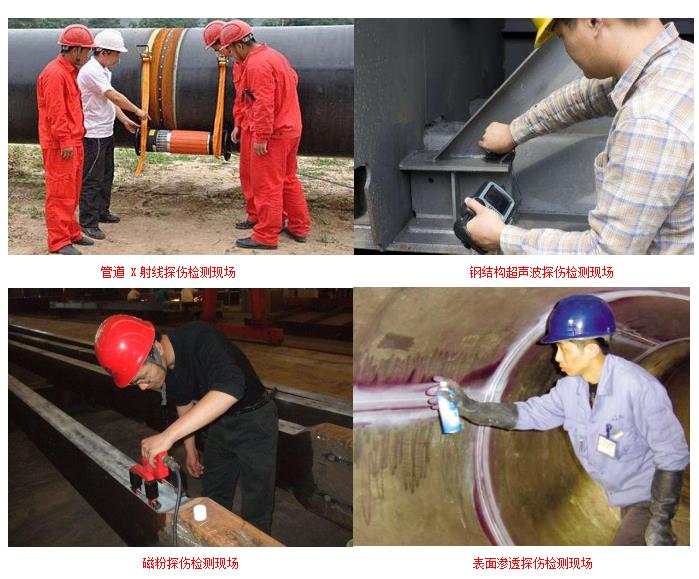

常用的無損探傷方法有：X光射線探傷、超聲波探傷、磁粉探傷、滲透探傷、渦流探傷、γ射線探傷、螢光探傷、著色探傷等方法。

滲透探傷檢測 (PT)注意事項(xiàng)：

1、預(yù)處理工作被檢表面不得有影響滲透檢測的鐵銹、氧化皮、焊接飛濺、鐵屑、毛刺以及各種防護(hù)層；對工件進(jìn)行預(yù)清洗，清洗后，檢測面上遺留的溶劑、水分等必須干燥，且應(yīng)保證在施加滲透劑之前不被污染。

2、施加滲透劑將著色滲透液均勻噴涂于受檢工件表面。噴涂時(shí)，噴嘴距受檢工件表面20～30mm為宜。在整個(gè)滲透時(shí)間內(nèi)，著色滲透液必須潤濕覆蓋全部受檢工件表面；在10-50℃的溫度條件下，滲透持續(xù)時(shí)間一般不少于10分鐘。

3、去除多余的滲透劑先用干燥、潔凈不脫毛的布依次擦拭，直至大部分多余滲透劑被清除掉。再用蘸有清洗劑的干凈不脫毛布或紙進(jìn)行擦拭。但應(yīng)注意，不得往復(fù)擦拭，不得用清洗劑直接在被檢面沖洗。

4、干燥用干凈的布擦干被檢面或在室溫下干燥5-10分鐘后再顯相。

5、施加顯像劑顯像劑使用前要搖動使其充分混和均勻，噴施的顯像劑應(yīng)薄而均勻，不可在同一部位反復(fù)多次施加；施加好顯像劑后，應(yīng)進(jìn)行自然干燥或用溫空氣吹干。

滲透探傷檢測 (PT)
